龙门起重机结构里的硬功夫

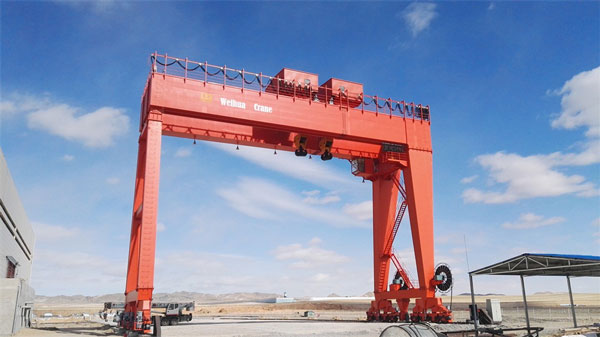

龙门起重机的外形像一个"门"字，这个造型不是随便设计的，里面藏着不少力学巧思。

龙门起重机的主梁通常是箱型截面或桁架结构，横跨在两侧支腿之间。吊物在跨中时，主梁承受较大弯矩。箱型梁是闭合薄壁结构，抗弯刚度大，同样重量下比开口截面更能扛。桁架梁则用杆件组成三角形网格，自重轻、风阻小，适合大跨度和多风环境。主梁内部有加强筋板，像鱼骨一样撑起来，局部应力集中区域得到加强。

两侧支腿把主梁撑起来，同时把载荷传到地面。支腿不是简单的直杆，通常是箱型截面或变截面设计，上端与主梁刚性连接，下端坐在大车运行机构上。支腿要承受垂直压力，还要承受吊物偏载时产生的水平推力。有些采用 L 型、C 型或 U 型支腿，给地面车辆留出通行空间，同时保 障结构稳定性。

主梁和支腿刚性连接，形成一个整体框架。当大车运行制动，或者大风吹来时，侧向力由整个门架共同抵抗，不会集中在某个节点上。这种框架结构的稳定性，比单独的立柱加横梁要好得多。

龙门起重机的载荷是通过车轮传到轨道。大吨位龙门吊每侧支腿下装多个车轮，轮压分散，对地面轨道基础的要求相对合理。有些超 大型的采用台车式运行机构，一个台车上装多个车轮，进一步分散压力。

因为载荷直接传到地面，设备的基础就是轨道基础和支腿下的局部承压基础。相比桥式行车需要厂房整体承重，它的基础可以分段施工，适应不同地质条件。有些临时工地甚至可以用钢路基板代替混凝土基础，完工后拆走复用。

龙门起重机这个"门"字形结构，用简洁的力学路径，实现了大跨度、高起升、重载荷。它不是复杂，是巧妙。
